雙面PCB板與單面PCB板的區別，在于單面板線路只在PCB板的一面，而雙面PCB的線路則可以在PCB板的兩個面中，中間用過孔將雙面的PCB板線路連接起來。雙面PCB板的參數雙面PCB板制作與單面PCB板除了制作的流程不一樣外，還多一沉銅工藝，也就是將雙面線路導通的工藝。

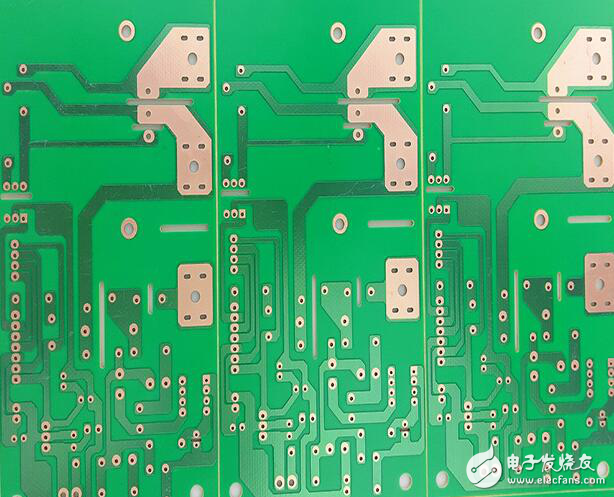

單雙面PCB板的區別


1、單面印制線路板通常是采用單面覆銅箔層壓板，用網版印刷法或光致成像法在銅表面制作搞蝕線路圖形，經化學蝕刻去除多余的銅箔而形成導體圖形。


2、雙面印制線路板有上下兩層導體圖形，上下導通孔是靠貴穿孔連通。在印制電路板加工中將貴穿孔的孔壁鍍上銅層使上下層導通，雙面印制線路板通常是采用雙面覆銅箔層壓板，用網版印刷法或光致成像法在銅表面制作抗蝕線路圖形，經化學蝕刻去除多余的銅箔而形成導體圖形。


雙面PCB板與單面PCB從外觀上基本就能分辨，單面是只有一層而線層的電路板，雙面板是有兩面布線層的線路板，中間有導通孔，所以這就是單雙面板的區別。
