PCB元件放置區域的有關限制問題解析

發表時間：2021-02-01 10:09:16 人氣：4334

說說布板的限制吧，我曾經犯過一個錯誤，如圖，我把EMC的Chock放置在很下邊，高度不夠，整個PCB板高度不夠。模具是開過的，最后只能重新畫PCB板。



以后各位兄弟一定要讓機構工程師檢查PCB板高度，正面和反面都要注意。


PCB元件放置區域的限制


說說布板的限制吧，我曾經犯過一個錯誤，如圖，我把EMC的Chock放置在很下邊，高度不夠，整個PCB板高度不夠。模具是開過的，最后只能重新畫PCB板。


以后各位兄弟一定要讓機構工程師檢查PCB板高度，正面和反面都要注意。

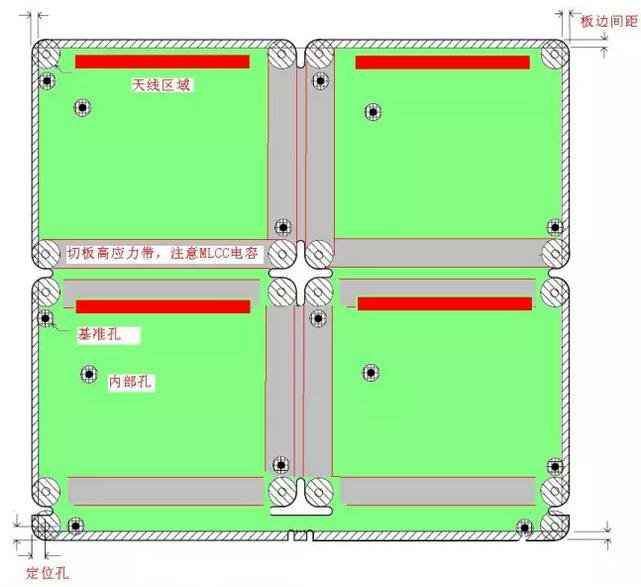

PCB元件放置區域的有關限制問題解析

1.定位孔（Tooling Hole）


周圍不能走線和布置元件，一般是取一個半徑的區域。


2.板邊（BOARD EDGE）


所有的器件都不能超出板子（除了連接器），板邊的限制和U槽相關，特別注意分離的MLCC電容，不能經受剪切應力。走線，通孔，測試點相距板邊各有限制，其中走線需求最小，通孔其次，測試點要求距離最大。


3.內部通孔 （INTERNAL HOLES）


在板子內部的孔也需要留出安全距離，地孔可以除外。


4.基準點（FIDUCIALS）


基準點（防呆點）附近不能有器件，銅線，阻焊，經驗法則安全距離在1.5×基準點邊長或直徑。


5.天線（ANTENNAS）


如果存在RF接受模塊，天線附近（PCB帶狀或者金屬）要留出安全距離。


6.器件高度限制（HEIGHT RESTRICTIONS）


布板的時候有的限制就是外殼中可能有凹陷或者加強筋的部分，因此需要注意元件到外殼的距離，保證元件可以放入。


7.螺釘限制


如果我們使用散熱片或者其他的螺釘?shù)脑挘枰⒁饴葆敻浇舫霭踩嚯x。


PCB元件放置區域的有關限制問題解析
